Сендвич поэлементной сборки


  1. Сэндвич-профиль
  2. Колонна каркаса
  3. Фасадная облицовка
  4. Теплоизоляция
  5. Терморазделяющая полоса
  6. Жесткая теплоизоляция
  7. Саморез с упором
  8. Элемент усиления
  9. Акустический сэндвич-профиль
  10. Пароизоляционная пленка




        В стеновых сендвич-панелях с  глубиной профиля 100 мм используют утеплитель общей толщиной 100 мм, а глубиной 150 мм – общей толщиной 150 мм. Обычно применяют 2 слоя утеплителя по 50 мм для толщины 100 мм или 3 слоя по 50 мм для толщины 150 мм, при этом должна быть обеспечена разбежка швов между плитами слоев. Для устранения «мостиков холода» между сэндвич-профилем и облицовкой используются: терморазделяющая полоса УПТП из изолона  или терморазделяющая полоса, нарезанная из теплоизоляционных плит ISOVER RKL30 сечением 120х30 мм.



КОМПЛЕКТАЦИЯ
Сэндвич-профиль МП СП-100х595 (МП СП-150х595) длина до 12 м
Сэндвич-профиль начальный МП СП-100х595 (МП СП-150х595), длина до 12 м

Сэндвич-профиль – основа сэндвич-панели, изготавливается из холоднокатаной горячеоцинкованной стали толщиной 0,7 – 1.0 мм производства НЛМК, ММК, Северсталь (Россия), Ruukki (Финляндия). Профиль может иметь полимерное покрытие, изготовленное из полиэстера. Защитная пленка, нанесенная на профиль во время изготовления, дает защиту поверхности сэндвич-профиля и гарантирует отсутствие повреждений при проведении погрузочно-разгрузочных работ, транспортировки и монтажа. Во время монтажа защитная пленка легко удаляется.

Максимальная загрузка сэндвич-профиля в автотранспорт
Глубина сэндвич-профиля  Вместимость автомашин
 100  900 кв.м
 150  642 кв.м

ВАРИАНТЫ ФАСАДНЫХ ОБЛИЦОВОК ИЗ СЭНДВИЧ-ПАНЕЛЕЙ ПОЭЛЕМЕНТНОЙ СБОРКИ МЕТАЛЛ ПРОФИЛЬ



Облицовка профлистом (вертикально)

Облицовка профлистом (горизонтально)

Облицовка сайдингом

Облицовка линеарными панелями (вертикально)

Облицовка фасадными кассетами

Облицовка керамогранитом


Для защиты утеплителя от воздействия атмосферных явлений используют гидроветрозащитную паропроницаемую мембрану.. При использовании в качестве облицовки профлиста, расположенного вертикально, применение гидроветрозащитной паропроницаемой мембраны не требуется.

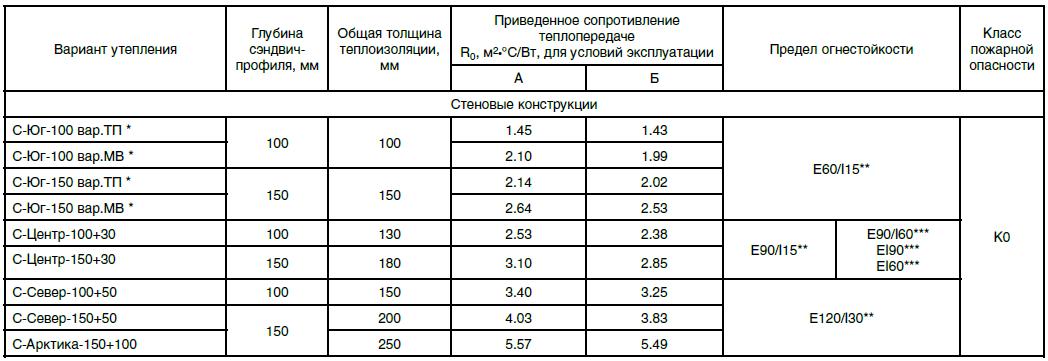

ХАРАКТЕРИСТИКИ СТЕНОВЫХ КОНСТРУКЦИЙ ИЗ СЭНДВИЧ-ПАНЕЛЕЙ ПОЭЛЕМЕНТНОЙ СБОРКИ МЕТАЛЛ ПРОФИЛЬ®

* ТП - терморазделяющая полоса из пенополиэтилена t = 4 мм, МВ - терморазделяющая полоса из жесткой минеральной ваты t = 30 мм
** Теплоизоляция из минеральной ваты на основе стекловолокна или базальтового волокна
*** Теплоизоляция из минеральной ваты на основе базальтового волокна с облицовкой профнастилом (E90/I60), фасадными кассетами (EI90) или керамогранитом (EI60).
